Fabrikatzaile profesionala den heinean, CPSY® CPY serieko UPS modularra teknologia deszentralizatua ere deitzen zaion osagai bereiziak dituena da "huts-puntu bakarreko" arriskurik gabe lan egiteko aukera bakarra. UPS modulu bakoitzak zuzentzaile elektronikoa, inbertsorea, bypass-etengailu estatikoa, atzera-elikadura babesa, bateriaren fusiblea eta kontrol-logika LCD pantaila du funtzionamendu autonomoa bermatzeko.
CPSY ® Txinako 10 UPS modular fabrikatzaile handienetako bat da. Fabrikazio planta handi batekin, 200 langile baino gehiagorekin eta I+Gn 11 urte baino gehiagoko esperientziarekin, mundu mailako bezeroentzako UPS mota desberdinak fabrikatzen, gure bezeroek merkatuan izandako Arrakasta Handiaren lekuko izan gara.
CPSY® CPY serieko 10-600K UPS modularra lineako bihurketa bikoitzeko, estatiko, maiztasun handiko mikromodular sistema trifasiko bat da. IGBT potentzia bihurtzeko teknologia, ABM bateria kudeatzeko sistema adimenduna eta beste mundu batzuk erabiliz. Eraginkortasun osoa % 94,5 baino handiagoa da. Potentzia-faktorea 0,9 eta 1 bitartekoa.
CPY-30series parametro teknikoak | ||||||
Eredu ZK. | CPY3090-15U/30U | CPY30120-30U | CPY30120-42U | CPY30180-30U | CPY30210-42U | CPY30300-42U |
Kabinetearen edukiera | 90KVA/90KW | 120KVA/120KW | 120KVA/120KW | 180KVA/180KW | 210KVA/210KW | 300KVA/300KW |
IP/OP modua | 3 faseko sarrera/3 faseko irteera | |||||
Lan egiteko era | Lineako Bihurketa Bikoitza | |||||
instalazio mota | Dorre mota | |||||
Sarrera-parametroak | ||||||
Sarrerako tentsio nominala | 380V/400V/415VAC | |||||
Sarrerako tentsio tartea | Karga erresistente nominala karga osoa: 305 ~ 478VAC; karga erresistentea % 70etik behera murriztea: 208 ~ 304 VAC | |||||
Sarrerako maiztasun tartea | 40-72Hz | |||||
sarrerako potentzia-faktorea | 0.99 | |||||
sarrera hutsik | Estandarra (integratua) | kobrezko barra | ||||
Sartu irekitako zehaztapena | 3P/160A | 3P/250A | 3P/250A | 3P/400A | 3P/400A | 3P/500A |
Irteerako parametroak | ||||||
Irteerako tentsio nominala | 380V/400V/415VAC | |||||
Irteerako maiztasun tartea | 50/60Hz-eko sentsore automatikoa | |||||
irteerako potentzia-faktorea | 1 | |||||
Kresta Faktorea | 3:01 | |||||
THDv | ≤2% (karga lineala); ≤%4 (karga ez-lineala) | |||||
bihurketa denbora | 0 ms | |||||
gainkarga-gaitasuna | % 105 ~ % 110 60 min ; 110 % ~ % 125 10 min ; 126 % ~ % 150 1 min ; ≥ % 150, 200 ms bira saihesbiderako | |||||
irteerako etengailua | 3P/160A | 3P/250A | 3P/250A | 3P/400A | 3P/400A | 3P/500A |
Irteerako etengailuaren zehaztapenak | kobrezko barra | |||||
Bateriaren parametroak | ||||||
Bateria Mota | VRLA bateria | |||||
bateriaren tentsioa | 384VDC estandarra (384V/432V/480VDC erregulagarria), hau da, 32 zelula lehenetsiak (32/36/40 zelula erregulagarriak), bateriaren erdiko lerroarekin | |||||
kargatzeko korrontea | Potentzia-modulu bakoitza 8A arte doitu daiteke | |||||
bateria irekita | bat ere ez | |||||
DC hotz abiarazteko funtzioa | laguntza (mesedez, kontsultatu eskualdeko aurresalmentak eskaera egin aurretik) | |||||
Ez dago bateria pizteko funtziorik | euskarria | |||||
Sistemaren parametroak eta estandarrak | ||||||
Makinen eraginkortasuna | %95,0 | |||||
Segurtasun mota | EN 62040-1 | |||||
Bateragarritasun elektromagnetikoa | EN 62040-2 | |||||
Surge Babesa | IEC 61000-4-5 | |||||
Dagokion ziurtagiria | TLC/energia aurrezteko ziurtagiria/CE | |||||
babes-maila | IP20 | |||||
Funtzioa | ||||||
EPO | euskarria | |||||
EKO | euskarria | |||||
Jasotako deia automatikoki hasten da | euskarria | |||||
mantentze saihesbidea | Estandarra (integratua) | kobrezko barra | ||||
Mantentzeko bypass etengailuaren zehaztapenak | 3P/160A | 3P/250A | 3P/250A | 3P/400A | 3P/400A | 3P/500A |
Kantitate paraleloa | 2 pieza (2 UPSek kable paralelo bat partekatzen dute, pieza zenbakia WIR-04096-00 da) | ez laguntza | ||||
Bateria paralelo partekatua | laguntza (panel bidez ezarri) | ez laguntza | ||||
komunikazioa | ||||||
kontrol panela | LED + LCD pantaila (5,7 hazbete) | |||||
komunikazio portua | RS232 estandarra; Txartel adimendunaren zirrikitua (aukerakoa SNMP txartela) | |||||
SNMP txartelaren kitaren pieza-zenbakia | SMP-00003-00 | |||||
indize fisikoa | ||||||
Ostalari W*D*H | 515*1000*763(mm))/600*1210*1520(mm) | 600 * 1210 * 1520 (mm) | 600 * 1200 * 2050 (mm) | 600 * 1210 * 1520 (mm) | 600 * 1200 * 2050 (mm) | 600*1060*2010 (mm) |
UPS pisua (KG) | 142/164 | 210.5 | 238 | 307 | 285 | 445 |
Potentzia modulua W*D*H | 650*440*132(mm)-3U | |||||
Potentzia-moduluaren pisua (KG) | 34,5/pz | |||||
Zarata (1 m baino gutxiago) | <73dB, 1m | |||||
Ingurumen-adierazleak | ||||||
Laneko tenperatura | 0-40 ℃ | |||||
laneko hezetasun erlatiboa | 0-95% RH, kondentsaziorik gabekoa | |||||
Biltegiratze-tenperatura | -15-60 ℃ | |||||
biltegiratzeko hezetasun erlatiboa | 0-95% RH, kondentsaziorik gabekoa |

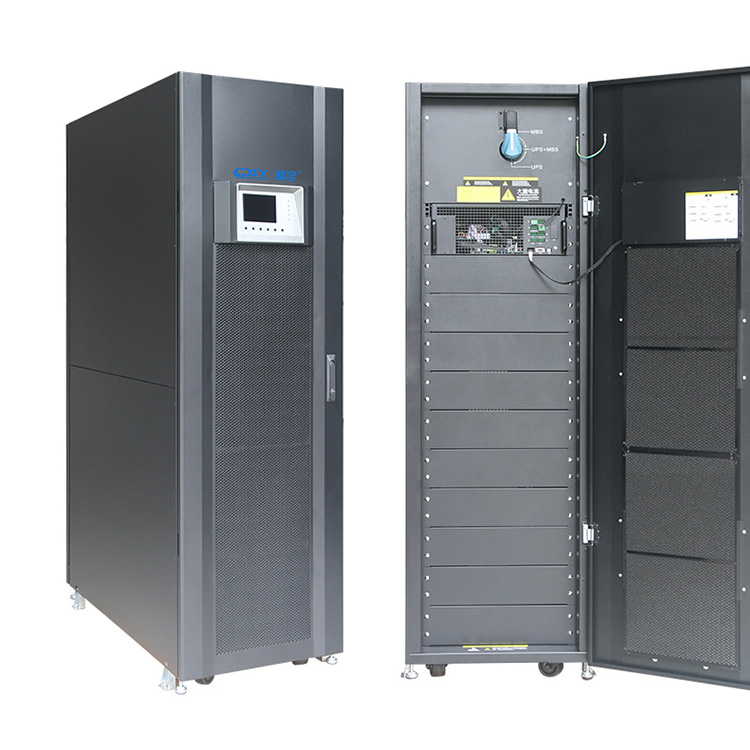

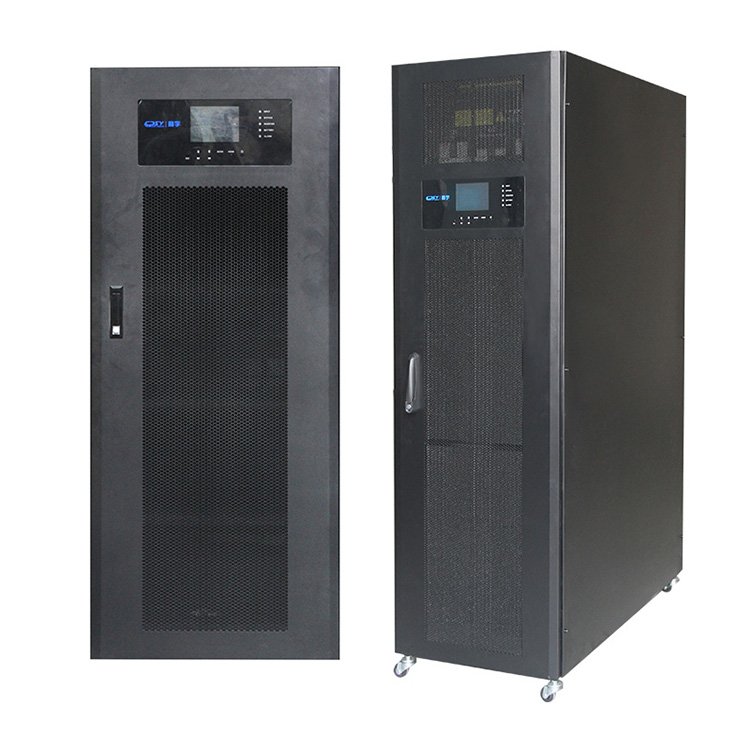

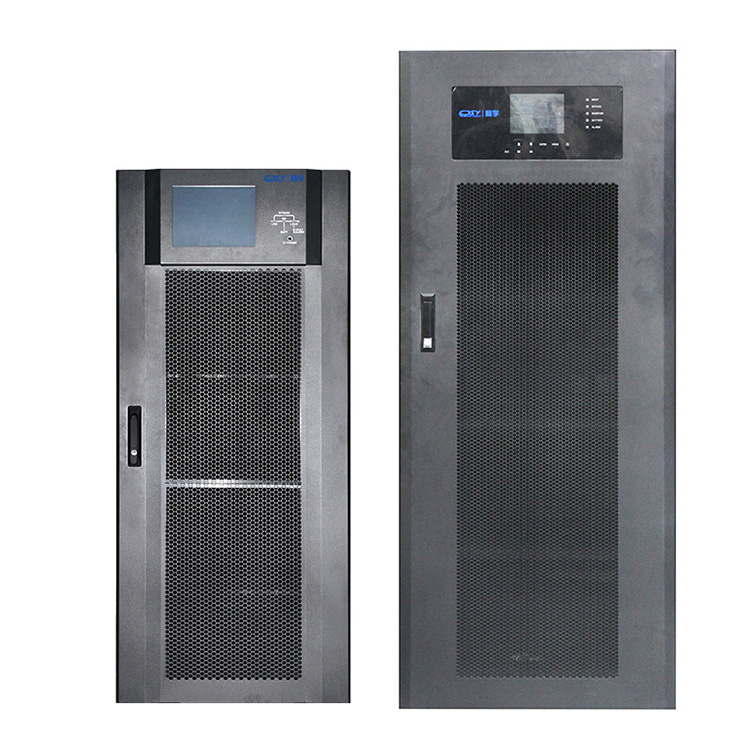

CPSY® UPS modularra
Eredu zenbakia: CPY1020/CPY1060/CPY1590/CPY20200/CPY30300/CPY50600
UPS potentzia tartea: 10KVA ~ 600KVA
Ezaugarriak:
● Maiztasun handiko eta benetako bihurketa bikoitza
● Potentzia modulu independentea DSP bikoitza (seinale digitalaren prozesadorea) kontrol-teknologia
● Irteerako potentzia-faktorea 0,9/1
● N+1 teknologia paralelo digitala, moduluen arteko zirkulazio korronte oso baxua.
● UPS-ak diseinu modularra, beroan alda daitekeena, modulu adimenduna eta sistema babesteko diseinua hartzen ditu.
● Potentzia moduluak IGBT moduluak hartzen ditu osagai diskretuen ordez.
● Fidagarritasun handia, potentzia handia, energia-dentsitate handia eta eraginkortasun handia, %94,5 baino gehiagoraino
● Modulu independente bakoitzak kontrolagailu independente batez hornituta dago puntu bakarreko hutsegite arriskua ekiditeko.
● Bateriaren kargagailu independentea, bateria kudeatzeko sistema adimentsu aurreratua (ABM)
● Maiztasun-sentsore automatikoa, 50/60Hz-ko maiztasun-bihurketa
● Bateria hotz abiarazteko funtzioa, litiozko bateria aukerakoa
● Software eta hardware babes eraginkorra
● Tentsio baxuko sarrerako derating lineala, bateria deskargatzeko denbora murriztu
● Zarata gutxiko sistemaren diseinua, haizagailuaren abiadura modu adimentsuan aldatzen da tenperaturarekin, zarata murriztuz eta zerbitzu-bizitza luzatuz
● Energia berrezarri ondoren abiarazte atzeratua ezar daiteke
● Tenperatura altuko/baxuko errendimendu handiagoa
● Karga karga linealetara eta ez-linealetara moldagarritasun handia, sarrerako korrontea THDi<4%
● Eragiketa-interfaze atsegina, LCD pantaila handia bereizmen handikoa, informazio aberatsa.
● Plataforma anitzeko komunikazioa: RS232 (konfigurazio estandarra), USB/RS485/SNMP/AS400 kontaktu lehorra/SMS alarma/EPO funtzioa (aukerakoa)
Aplikazio
Datu-zentro handia eta ertaina
Zerbitzari gelak telekomunikazioa
Taldeko enpresak
Informatika Ekipamendua.
CPSY® Hot-swappable up modular elikadura-hornidura misio kritikoko azpiegiturak energia babesteko balio du, hala nola datu-zentroetan, sareko ekipamendu ertain edo handietan eta abar.
CPSY® CPY serieko lineako UPS modular sistema isolatua ez den, industria-mailako UPS berdea da, potentzia babesteko kontzeptu modular aurreratua hartzen duena. UPS arkitekturak potentzia eskala dezake eskaria hazten den heinean edo erabilgarritasun maila handiagoak behar diren heinean.
Oso eraginkorra den UPS modularra guztizko potentzia (kVA=kW) UPS bat da, bere potentzia eta kontrol-modulu autosinkronizatuarekin azken erabilgarritasuna eskaintzen duena eta jabetza-kostu totala (TCO) oso baxua eskaintzen duena. Rack bakarreko hedapen bertikalaz gain, biek 2 unitateko hedapen paraleloa eskaintzen dute.
UPS modulu bakoitzak funtzionamendu autonomorako behar diren hardware eta software guztiak ditu: zuzengailua, inbertsorea, bateria-bihurgailua, saihesbide-etengailu estatikoa, atzera-elikadura babesa, kontrol-logika, pantaila eta monitorizazio eta kontrolerako mimika-diagrama.
CPY serieko UPS modularra
UPS sistemak lineako bihurketa bikoitzeko topologia hartzen du potentzia-kalitate onena emateko, sarrerako potentziaren baldintzak kontuan hartu gabe. Topologia honek zero transferentzia denbora ere badu, sistemaren funtzionamendu optimoa bermatuz.
Berdinekin alderatuz gero, CPSY® Modular UPS abantailak honako hauek ditu:
UPS modularra Ezaugarriak eta Abantailak
1. Eskalagarritasun handia
DSP kontrolak errendimendu handiko irtenbide hobetua eskaintzen du. Integratu diseinu modularra eta teknologia paraleloa etorkizuneko potentzia-hedapena errazteko.
2. N+1 edo N+X erredundantzia paraleloa, eskaeraren arabera hedatzea, hasierako inbertsioa aurreztuz
UPSan instalatutako potentzia-modulu kopurua potentzia-eskaeraren arabera pertsonaliza daiteke, eta horrek ez du solairu gehigarririk hartzen eta hasierako inbertsioa aurrezten du. UPS paraleloaren hedapen gaitasunari esker, erabiltzaileek beren potentzia sistema pertsonaliza dezakete UPS anitz konektatuz, ahalmen handiagoa lortzeko eta N+X potentzia erredundantzia konturatzeko, sistema korronte hutsetik babesteko.
3. Lineako bihurketa bikoitzeko teknologia eraginkorra
CPY serieko UPS modularrak lineako bihurketa bikoitzeko teknologia hartzen du eta bere errendimendua % 94,5ekoa da % 50eko kargarekin. Jabetzaren kostu osoa (TCO) nabarmen murrizten du.
4. Fidagarritasun handia eta eraginkortasun handia
Diseinu modularrak mantentzea eta fidagarritasuna hobetzen ditu. Hot-swap erraz instalatu eta mantentzen da, eta modulu bakar baten porrotak ez du beste modulu batzuen funtzionamendu arruntean eragingo, gako-kargak etengabeko elikadura hornituz.
Sarrerako tentsio-tarte zabalak eraginkortasun handiko funtzionamendua bermatzen du irteerako potentzia-faktorearekin 0,9/1, azken zerbitzarien eskakizunak betetzen dituena eta IT inbertsioaren zentimo bakoitza optimizatzen duena.
5. Jabetzaren kostu total baxua (TCO)
CPY serieko modulartasunak berrikuntza, sinpletasuna eta jabetza kostu baxua uztartzen ditu, eta diseinu modularrak MTTR (konponketa denbora batez bestekoa) murrizten du. Produktu hau potentzia-moduluetan, STS moduluetan eta bateria-moduluetan erabiltzeko diseinatuta dago. Mantentze-lanak eta ordezkapenak erraztuko ditu eta MTTR (konpontzeko denbora tartea) murriztuko du.
6. Bateriaren hasiera hotza eta bateriaren kudeaketa adimenduna
Balio izugarria emango dio zure lan-fluxuari, eskariaren araberako potentzia eskainiz.
Sistemak modu adimentsuan kontrolatzen du kargatzeko eta deskargatzeko prozesu osoa, bateriaren bizitza eraginkortasunez hobetuz.
7. Energia aurreztea eta ingurumena babestea
Lineako ECO moduak energia aurrezteko funtzionatzen du. Funtzio elektrikoaren kalitatea ona denean, UPSa ECO modura aldatuko da sistemaren eraginkortasuna hobetzeko. Kalitatea ezegonkorra denean, UPSa sare-modura aldatzen da potentzia-kalitate onena ziurtatzeko.
8. Bateriaren konfigurazio malgua aplikazio ezberdinetarako
Baterien kopurua malgutasunez doi daiteke. Potentzia-beharretara egokituko da eta sistemaren geldialdi-denbora murriztuko da. Katearen tentsio bakoitza 32 eta 40 gelaxka artean ezar daiteke.
9. Karga-korrontea erregulagarria da
Eman 6A/8A/20A-ko gehienezko karga-korrontea potentzia-modulu bakoitzeko, eta beharren arabera doitu daiteke.
10. LCD ukipen-pantaila
LCD ukipen-pantailaren diseinuak interfaze atsegina eta intuitiboa du, erabiltzaileek elikatze-sistema kontrolatzeko eta ezarpenak konfiguratzeko aukera ematen die pantaila ukituz. 7.
11. Sorgailu bateragarria
Elektrizitatearen jarraitasuna sorgailuen bidez lor daiteke elektrizitate etenetan. UPSak sorgailuaren energiarekin funtzionatzen duenean, UPSak sorgailuaren tentsio ezegonkorra egonkor dezake eta potentzia fidagarria eman dezake.
12. Mantentzeko bypass etengailua
Operadoreek etengailua erabil dezakete saihesbide moduan zerbitzu-energia batera transferitzeko, mantentze-lan azkar eta segurua egiteko, energia-sistema eta konektatutako ekipoak itzali gabe.
13. Urruneko kudeaketa gaitasuna
Urruneko kudeaketa-funtzioak gailua kontrolatu eta kontrolatu dezake urruneko kudeaketa txartelaren bidez (SNMP txartela, etab.). Erabiltzaileek administrazio-zereginak ere egin ditzakete, hala nola programatutako itzalaldiak eta berrabiaraziak.
Komunikazio anitzeko interfazeak, RS485, USB, SNMP, errele txartelaren komunikazioa, sareak kudeatzeko eta urruneko monitorizaziorako
CPY serie Modular UPS aipagarrienak begirada batean
DPA Safe-Swap Moduluekin (SSM)
Energia-babesaren erabilgarritasuna lortzeko
Jabetzaren kostu osoa (TCO) baxua
Kostuak aurreztea bizitza-ziklo osoan zehar
Malgutasuna/Eskalagarritasuna
Potentzia berritzeko erraztasuna, ordaindu hazten zaren heinean
Zerbitzu-egonkortasuna hobetua
Matxurak berreskuratzeko azkarra
Matxurak berehala antzematea
Igo modularrak Kanpoko bateriaren armairuaren konexioa
Normalean, modulu anitzeko sistema erredundanteetarako gomendatzen da UPS-modulu bakoitzari bere bateria bana ematea.
UPSaren instalazioan langileen babesa bermatzeko, ziurtatu konexioak baldintza hauetan egiten direla:
UPSan ez dago sareko tentsiorik
Karga guztiak deskonektatuta daude
UPSa eta kanpoko bateria tentsiorik gabe daude
CPSY CPY serieko igogailu modularren itzalaldi osoa egiaztatzeko, egin urrats hauek:
1) Ziurtatu sarrerako Banaketa-taulan UPS elikatzen duten fusibleak guztiak irekita daudela eta ez zaiola energiarik ematen UPSari.
2) Ziurtatu "MANTENTZEKO BYPASS" irekita dagoela (posizioa "OFF")
3) Ziurtatu kanpoko bateriaren armairuko eta UPSeko bateria-fusibleak irekita daudela.
4) Konektatu Lurra (PE) UPSaren eta kanpoko bateriaren armairuaren artean.
5) Konektatu dagozkien +/-, N, terminalak UPS eta kanpoko bateriaren armairuaren artean marrazkiaren arabera.
Mantentze prebentiboko programa
a) UPS Moduluen garbiketa, ikus-ikuskapena eta ikuskapen mekanikoa.
b) Piezen akastunak ordezkatzea edo iraupen zehaztua duten piezak prebentiboki ordezkatzea.
c) Ekipamenduaren «Eguneratzea» (entregatzearen ondorengo hobekuntza teknikoak).
d) DC tentsioaren eta inbertsorearen irteerako tentsioaren eta maiztasunaren kalibrazioa egiaztatu du.
e) Erregulazio elektronikoaren, kontrolaren eta alarma-zirkuituen ezarpenak egiaztatzea.
f) Tiristoreen, diodoen, transformadoreen, iragazkien osagaien egiaztapen funtzionalak, adibidez. zehaztutako diseinu-parametroen barruan funtzionatzen dutela ziurtatzeko.
g) Errendimendu orokorraren proba, kargarekin eta kargarik gabe, erabilgarritasunaren hutsegitearen simulazioa barne.
h) Bateriaren funtzionamendua deskargatzeko eta kargatzeko moduan kontrolatzea, areagotzeko karga egiteko betebeharrak barne.
Bateriaren mantentze-lanetarako
Proba hau gutxienez 3 hilabetez behin egitea gomendatzen dugu, batez ere funtzionamendu arruntean bateria nahikoa deskargatzen ez bada.
Erabiltzen duzun deskarga-denborak Bateriaren iraupenaren erdia izan behar du gutxienez.
Kontuan izan, bateriaren proba osoa egin baduzu bateriaren iraupen osoa egiaztatzeko, kargagailuak gutxienez 8 ordu behar dituela bateria bere edukieraren % 90 arte kargatzeko.
UPS sistema itzaltzeko aldi luzeak direnean, bateria guztiz kargatuta dagoela bermatzeko, UPS sistemak gutxienez 12 orduz egon behar du martxan 3 hilabetero. Hala ez bada, baliteke bateria betirako egotea
