220V tentsioko egonkortzailea

Erabilera-eremua: ordenagailu sareko ingeniaritza ekipoetarako, etxetresna elektrikoak, ekipamendu medikoak, ikerketa zientifikoko unitateak, neurketa ekipamendua, fabrikako kalibrazio-bankuak eta bestelako ekipamenduak erabiltzeko erabilera egokia.

220V tentsio egonkortzaile lan printzipioa:

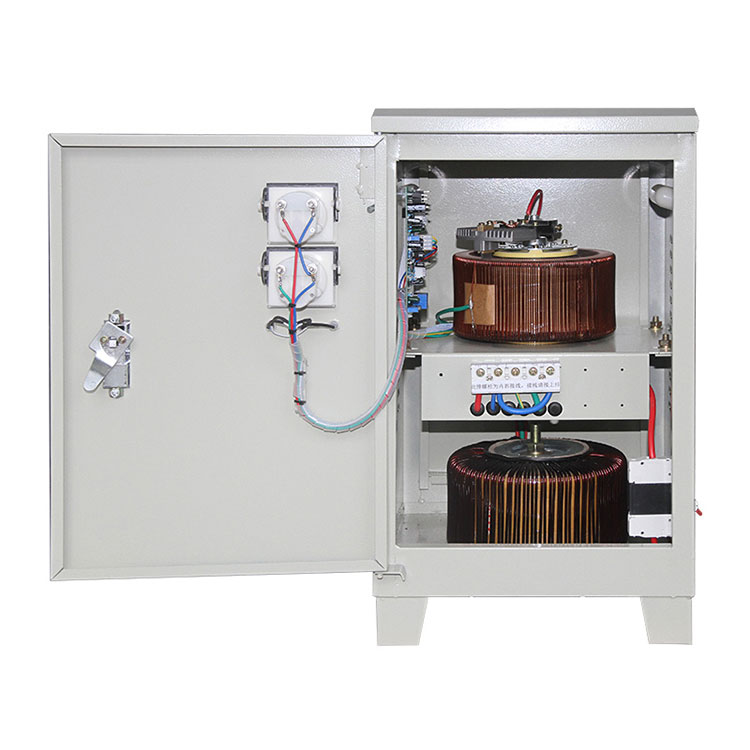

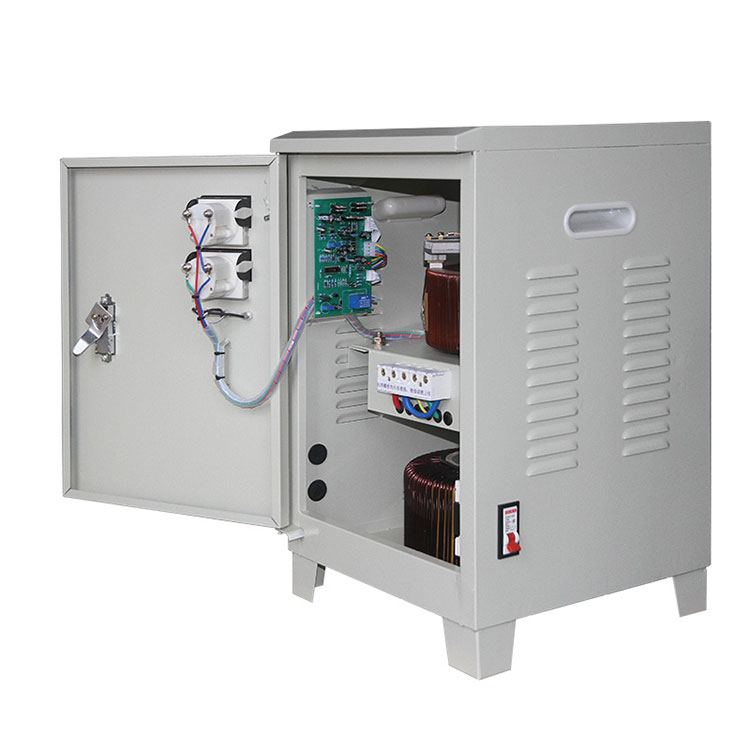

1. Egitura: Produktu hau batez ere kontaktu auto-akoplatzeko tentsio erregulatzaile batez osatuta dago, laginketa konparazioaren anplifikazioaren kontrol zirkuitua, irteerako tentsioko babes zirkuitua, servo motor bat eta beso birakaria.

2. lana: sarrerako tentsioa ezegonkorra denean edo karga-aldaketak, fase bakoitza bereizten denean, ezarritako erreferentziarekin konparatzen du, motorraren norabidearen biraketa exekutatzen du konparazioaren emaitzaren arabera, tentsio erregulatzailearen biraketa gidatuz. Besoak tentsioa doitzen du fase bakoitzaren irteera aldatu egin dadin, tentsio egonkortzea lortuz. Zirkuitu eskematikoaren diagrama nagusia jarraian agertzen da:

CPSY® 220V tentsio egonkortzaile parametroa (zehaztapena)

Fase bakarreko tarifact AC 220V tentsio egonkortzailea

CPSy®220V tentsio egonkortzailearen funtzioa eta aplikazioa

Ezaugarriak:

1. Kalitate handiko irteera tentsioa

220V Tentsioko erregulatzaileak etenik gabe funtziona dezake, tentsioaren erregulazio prozesua leuna da, eta ez da energia galerarik iragankorrik. Irteerako tentsioaren erregulazio zehaztasuna altua da eta normalean 220V +% 3ra doitzen da fase bakarreko eta 380V ±% 4% hiru fasean.

2. Sarrerako tentsioak lan sorta zabala eta karga-ezaugarri sendoak ditu.

Makina honek normalean sarrerako tentsio zabaleko barrutian funtziona dezake eta karga ezaugarri onak ditu.

3. Segurtasun handiko faktorea

Zirkuituaren aurkako babes eta zirkuitu laburreko babesak (fusibleek edo zirkuitu txikien apurtze txikiek babestuta) automatikoki moztu dezakete irteera-tentsioa oso altua bada, makinaren segurtasun faktorea eta terminal elektrikoaren ekipamendu elektrikoa modu eraginkorrean hobetuz.

4.Long bizitza

2K gainetik, zirkuitu txikien apurketa txikia erabiltzen da, karga eta zirkuitu laburren aurkako babes fidagarria duena; Tentsio egonkortzaileak errendimendu handiko karbono-eskuila arrakastaz garatutako azkena erabiltzen du, eta horrek asko hedatzen du tentsio egonkortzailearen bizitza normala.

Aplikazioak:

Tentsioko proben tresna

Argazkigintzako teknologia ekipoak

Segurtasun alarma sistema

Aire girotuak, aire girotuak

argiztapen gailua

Komunikazio sistema

Ekipo medikoak

ordenadore

Robot industriala

Laborategiko tresnak

Telebistako ekipamendu soinu sistema

X izpien ekipoak

Ekoizpen-lerroaren kontrol gailua

CNC makina-erreminta

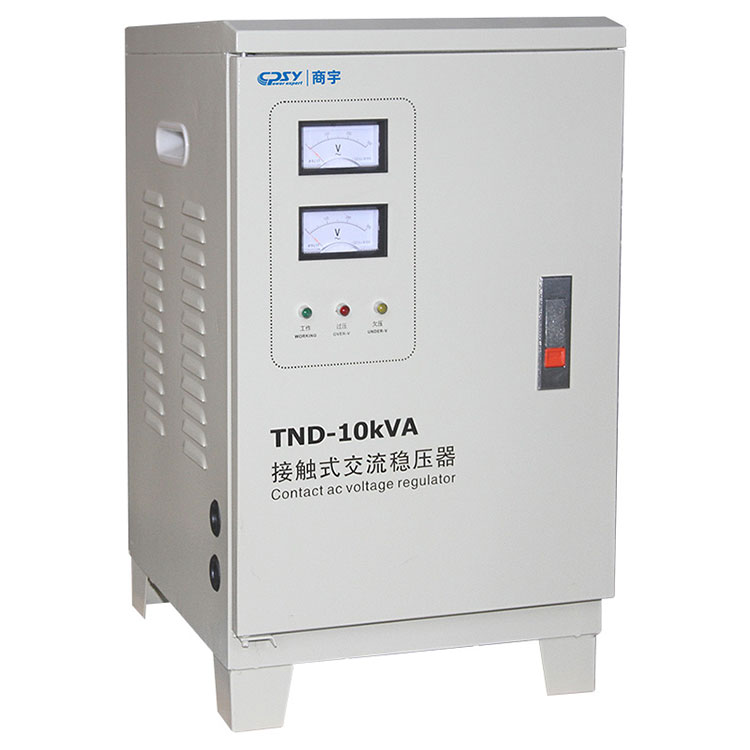

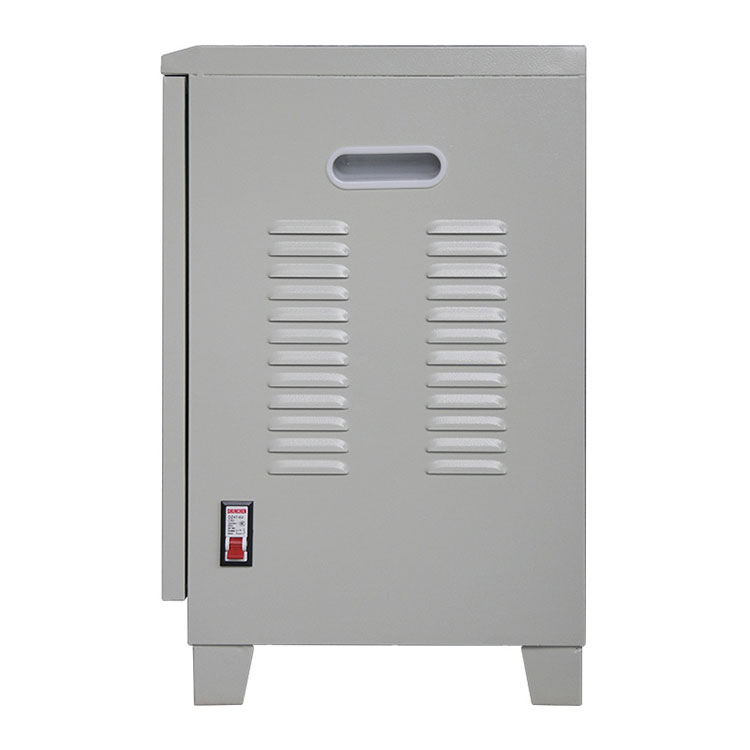

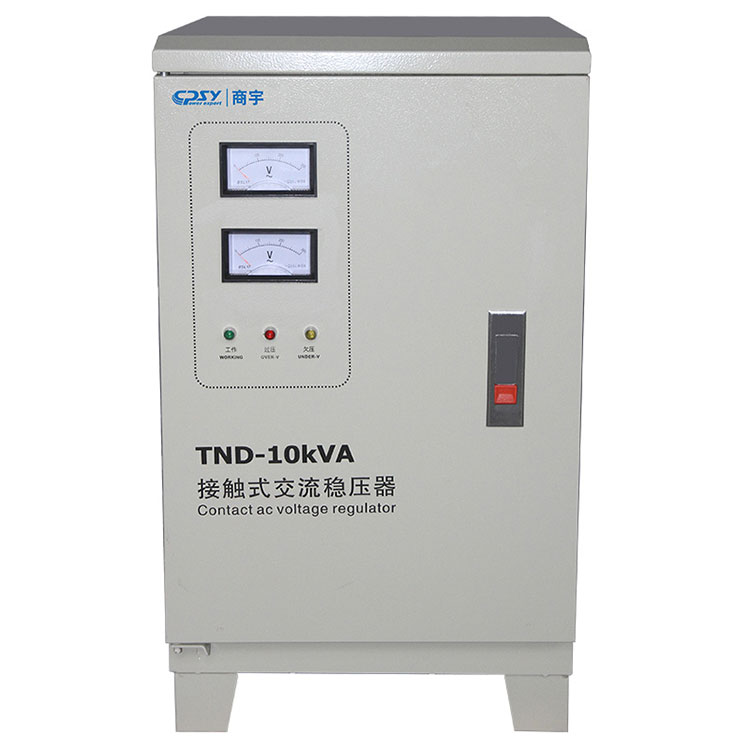

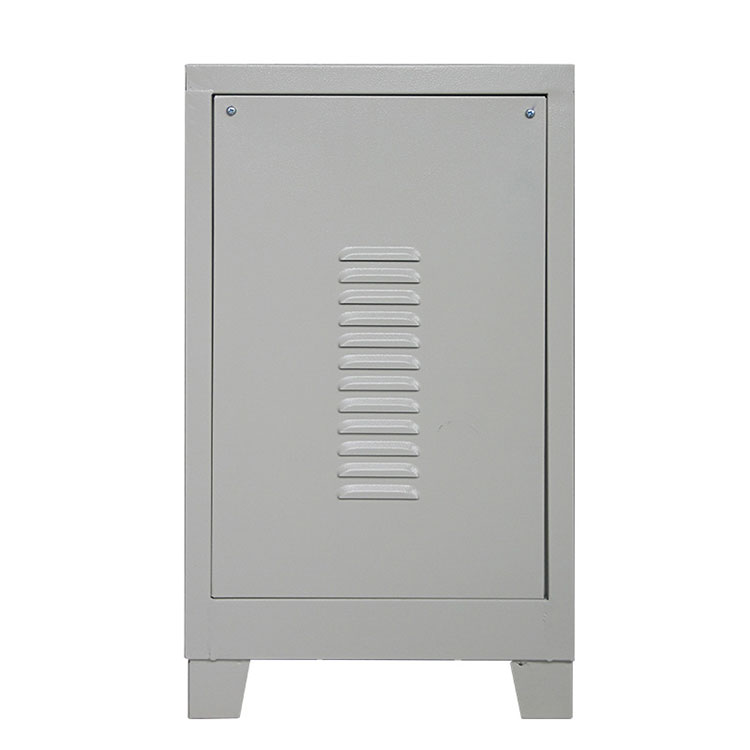

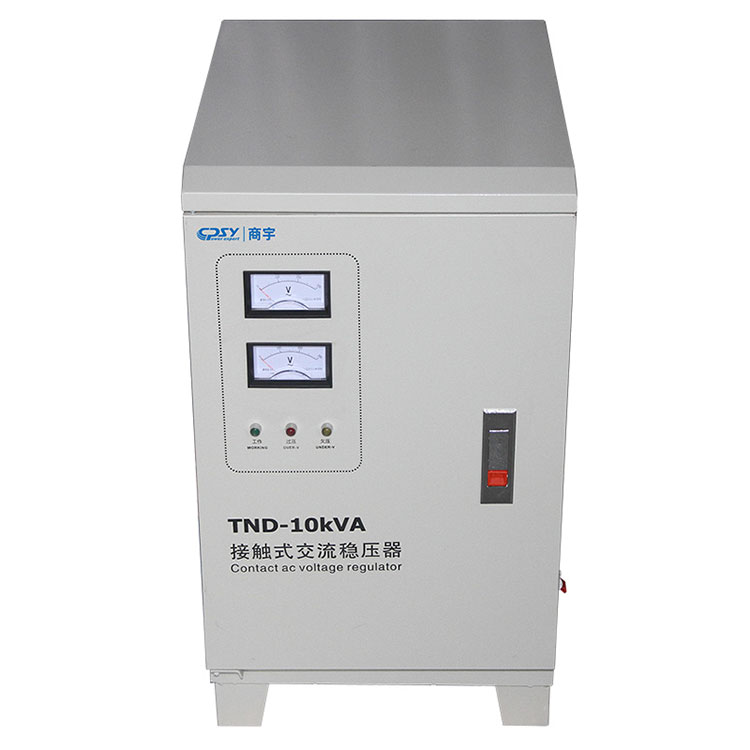

CPSY® 220V tentsio egonkortzailearen xehetasunak

Ikaskideekin, CPSY® 220V tentsio egonkortzaileen abantailekin alderatuta:

AC 220V tentsioko egonkortzaile automatikoki doitasun handiko TN serieak. Kontrol sistema bat da. Kontrol-motorra kontrolatzen du kontaktuaren tentsio erregulatzailea automatikoki tentsioa automatikoki doitzeko, eta tentsio erregulatzailearen energia-hornidura segurua bermatzeko. Produktu honek eraginkortasun handiko abantailak ditu, uhin-forma txikien distortsio txikia, irteera-tentsio egonkorra eta fidagarria, energia kontsumo txikia, funtzionamendu etengabea eta funtzio osoko babesa.

TN serieko TN serieak zehaztasun handiko doitasun handiko hornidura araututako hornidura egokia da nazioartean erabiltzen den tentsio automatikoaren erregulazio printzipioan oinarrituta. Tentsio handiko egonkortzeko zehaztasuna du, irteera uhin-forma txikiko distortsioa, tamaina txikia, pisu arina eta energia kontsumo txikia ditu. Ezaugarriak, tentsio egonkortzea behar duen ekipamendu elektrikoetarako energia elektrikoa lortzeko.

Neurriak

1. 220V tentsio erregulatzaileak bibrazio larria, gasaren korrosio kaltegarria eta likido-sarrera saihestu beharko luke.

2. Tentsio erregulatzailearen alanbrearen alanbrearekin konektatzeko alanbrearekin hornitzea (kobrezko nukleoa) hornitzea uneko ahalmena nahikoa duen potentziaren arabera (≤5a / mm)

3. Tentsio erregulatzailearen barnean dagoen gailua dago, eta kanpotik konektatutako alanbre fidagarritasuna izan behar da. Lurrun-alanbrea ez da arbitrarioki kendu behar edo ezkerrik gabe utzi behar da.

4. Irteerako tentsioak balio kalifikatik asko desbideratzen badu, egokitu Trimmer Potentiometroa Kontrol Zirkuituko taulan zure kabuz. Erlojuaren erlojuaren arabera biratzeak irteerako tentsioa handituko du eta alderantziz irteera tentsioa murriztuko du.

5. Mantendu makinaren barrualdea garbi. Hautsak engranajeen biraketa oztopatuko du eta erabilera normaletan eragina izango du. Denboran kendu behar da karbono eskuila eta bobina garbi mantentzeko. Ziurtatu karbono eskuila udaberriak presio nahikoa duela karbono eskuila eta bobina arteko kontaktuaren azalera pizteko.

220V tentsio egonkortzaileen zerrenda:
