CPSY®-k Gela Mota Modular Datu Zentro iraunkorraren diseinu-kontzeptu berri bat jarri du abian, ordenagailu gela txikien eraikuntza-beharrei erantzuteko, hala nola, gobernuak, finantzak, operadoreen saltokiek, enpresa txiki eta ertainek beren ordenagailu gelak, baztertuak. datu-zentroak, 5G oinarrizko estazioak, etab. Belaunaldi berriko mikro-moduluaren datu-zentroak diseinu-kontzeptua "estandarizatua" hartzen du, integratutako produktu estandarrak armairu integraletan integratuta daude. Osagai guztiak fabrikan aurrez diseinatuta, instalatuta eta aurrez arazketatuta daude. EC/IT armairuetan ontziratu eta garraiatzen dira unitate gisa. Instalazioak armairuen konbinazio sinplea eta eraikuntza orokorra besterik ez ditu behar. 5 ordu baino ez ditu behar. Moduluak korridore bero eta hotzen diseinu zigilatua hartzen du hautsaren aurkako eta zarata murrizteko efektuak lortzeko. Bi aldeetako informatika armairuak malgutasunez heda daitezke eta konbinazio-unitateetan kopiatu eta heda daitezke.
Fabrikatzaile profesional gisa, Gela Mota Modular Datu Zentroa eskaini nahi dizugu. Datu-zentroetako korridoreak edukitzeak armairuak korridore beroa/pasa hotza diseinuan lerrokatzea eskatzen du. Edukitze-panelek edo zerrendak zerbitzariaren hornidura-airea (pasillo hotza edukitzea) edo ihes-airea (pasillo beroa edukitzea) isolatzeko gune bat sortzen dute. Hornidura- eta ihes-airea nahastea saihestuz zure hozte-azpiegituren ahalmena eta hozte-eraginkortasuna nabarmen handitu daitezke. Gune bakoitza desberdina izango da baldintzak, hozte-azpiegitura, rack-dentsitatea eta beste faktore batzuk kontuan hartzen direnean.
Datu-zentro handi, ertain eta txikietarako bereziki garatutako funtzio anitzeko armairuak egitura solidoaren abantailak ditu, karga-gaitasun handia, noblea eta dotorea eta egitura-diseinu aurrefabrikatuaren abantailak ditu. Armairuak hiru soluzio nagusi integratzen ditu (potentzia kudeatzeko irtenbidea, kableak kudeatzeko irtenbidea, beroa xahutzearen kudeaketarako irtenbidea), ekipamendu modular instalatzeko azpiegitura gisa erabil daitezkeenak, armairu motako potentzia banatzeko armairuak, rack-muntatutako bateria-kutxak eta armairuan integratutako erabiltzaile-ekipamendu gisa. . Energia banaketak, UPSak, bateria-kutxak eta monitorizazio-sistemak ekipamendu-gela-eremua asko aurrezten dute.
CPSY kanalak eusteko sistemak hozte-iragarpena, ahalmena eta eraginkortasuna maximizatzeko diseinatuta daude rack, errenkada edo gela mailan. Pasabideen euste-sistemak hozte-sistemaren eraginkortasuna areagotzeko diseinatutako edukiera termiko adimendunak dira, informatikako ekipamendu eta langile kritikoak babesten dituzten bitartean. CPSYk aire beroa eta hotza nahastea gutxitzen du IT inguruneetan.
Ekipamendu-sistema | Elementua | Parametroa |
Sistema | Neurriak | 1200 mm zabaleko korridore hotza/bero itxia ilara biko armairuaren gehienezko tamaina gomendatua: 1400 (L) * 3600 (W) * 2300 (H) mm, 2600 mm-ko altuera argizuloa irauli ondoren. |
EZ.modulu bakarreko armairuak | ≤48 | |
Kabinetearen energia-kontsumoa | Diseinuaren potentzia-kontsumoa 5 ~ 8 KW, gehienezko laguntza 14KW | |
Moduluaren energia-kontsumoa | ≤180KW | |
Lan-giroa | -30 ℃ ~ 45 ℃ | |
Altuera | 0 ~ 1000 m (1000 m baino gehiagok behera egin behar du) | |
Instalazio metodoa | Zoruaren instalazioa, zoru antiestatikoarekin edo gabe instala daiteke | |
Kabinete | Neurriak | 600 (W) * 1200 (D) * 2000 (H) mm, mesedez jarri harremanetan Shangyu fabrikarekin beste dimentsio batzuetarako |
Espazioa eskuragarri | 42U | |
Lurrun-tasa | %80 | |
Karga estatikoa | 1800KG | |
Balorazio sismikoa | 9 magnitudeko lurrikara | |
Ingurumen-ziurtagiria | RoHS | |
IP klasea | IP20 | |
Pasabide itxia | Sabailua | okertutako argizuloa, teilatu lauko argizuloa, argizulo finkoa, zabalera: 300(600)mm, mesedez jarri harremanetan Shangyu fabrikarekin beste dimentsio batzuetarako |
Amaierako atea | Eskuzko alderantzizko atea, itzulpen automatikoko atea | |
Haribidea | Mendi motako txapa kableatzeko aska | |
Oinarria | Armairuaren oinarria, Kanalaren oinarria (zoru antiestatikoen instalazioa) | |
Solairua | Kaltzio sulfatoko zoru antiestatikoa | |
Potentzia banaketa | Neurriak | 600 (W) * 1200 (D) * 2000 (H) mm, mesedez jarri harremanetan Shangyu fabrikarekin beste dimentsio batzuetarako |
UPS sarrera baloratua | 380VAC/400VAC/415VAC (trifasikoa 5 hari), 50/60Hz, PF=0,99 | |
UPS potentzia nominala | 80~300kVA | |
UPS potentzia modulua | 20kVA/30kVA | |
Bateria | 38AH ~ 250AH (12V) balbula-erregulatutako berun-azido bateria, mesedez jarri harremanetan Shangyu fabrikarekin beste zehaztapen batzuk lortzeko | |
Banaketa Kabinetea | Sarrera: 100A ~ 630A; 380VAC/400VAC/415VAC (3 faseko 5 hari); 50/60Hz | |
Irteera: Kanal anitzeko 10 ~ 63A/3P (1P) aukerakoa, jarri harremanetan Shangyu fabrikarekin konfigurazio zehatzetarako | ||
PDU | 32A sarrera, 8 ~ 24 bit C13 (C19) entxufe estandar nazionala aukerakoa, tximista babesteko aukerako osagaiak eta adimendunak komunikazio adimendunaren osagaiak, etab. |
|
Detekzio funtzioa | Etengailu nagusiaren eta shunt-en egoera, tentsioa, korrontea, potentzia-faktorea, harmonikoak, energia-kontsumoa, etab. | |
IP klasea | IP20 | |
Hozteko sistema | Aire girotua Neurriak |
300(W)*1200(D)*2000(H)mm |
600(W)*1200(D)*2000(H)mm | ||
Hozteko ahalmena | Errenkaden arteko hoztea: 13 ~ 40KW | |
Gela-mailako hoztea: 8 ~ 102KW | ||
Sarrera | 380 VAC, 50 Hz trifasikoa | |
Aire hornitzeko modua | Aire-hornidura horizontala, gorako aire-hornidura eta beheranzko aire-hornidura | |
Isolamendu metodoa | Pasabide hotza/bero itxia | |
IP klasea | IP20 | |
zaintza sistema | Ingurumenaren jarraipena | Tenperatura eta hezetasuna, kea hautematea, sarbide-kontrol adimenduna, definizio handiko kamera, ur-ihesak, lau koloreko giro-argia |
Jarraipena | Energia hornidura, bateria, energia banaketa, aire girotua |

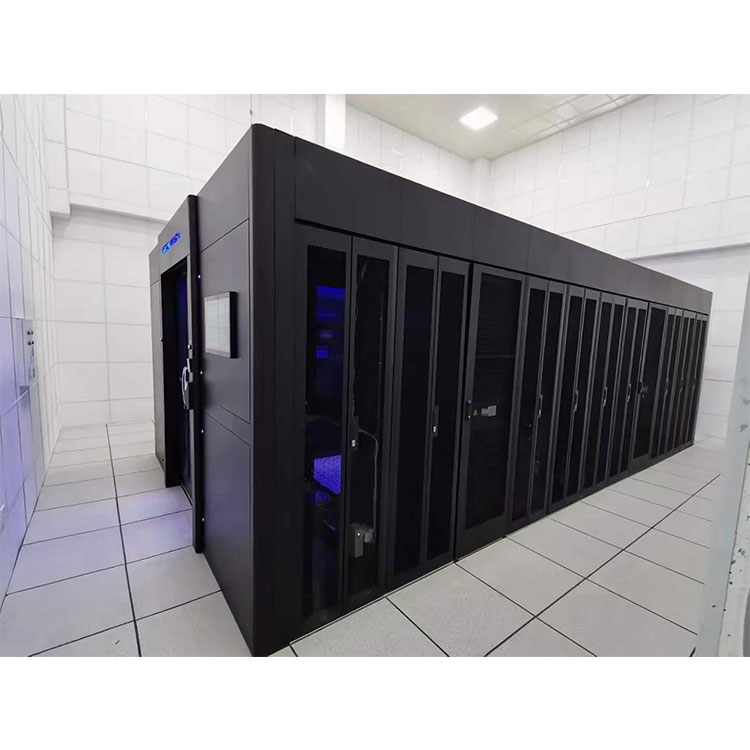

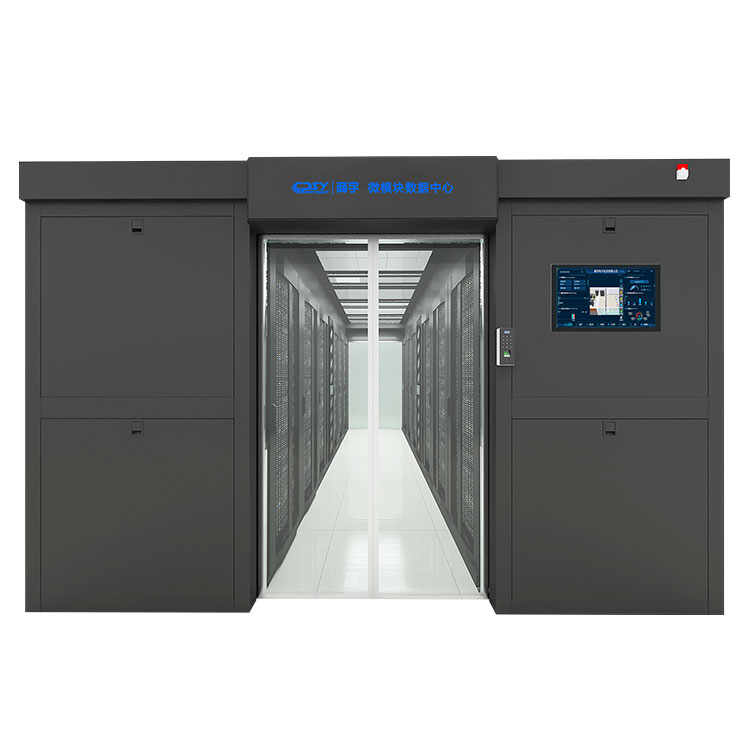

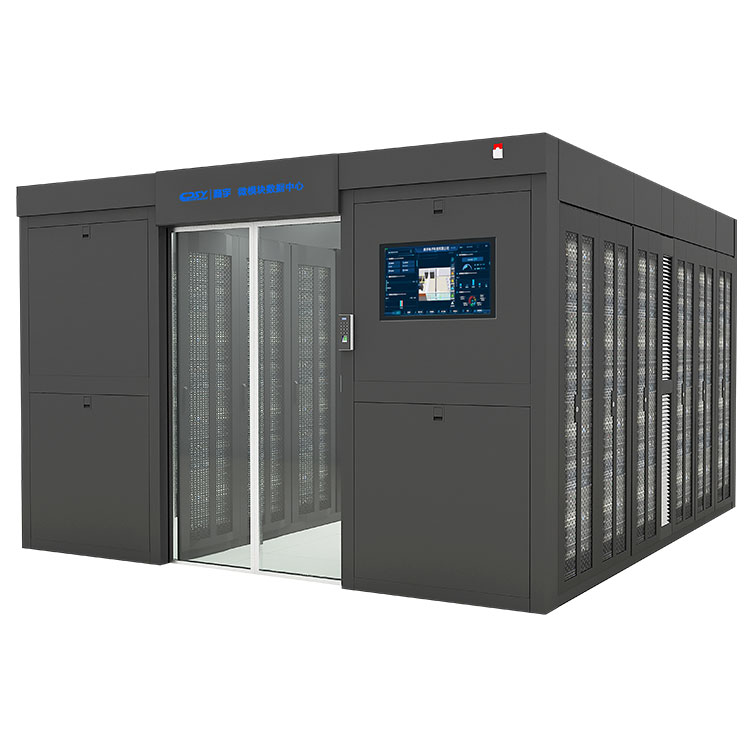

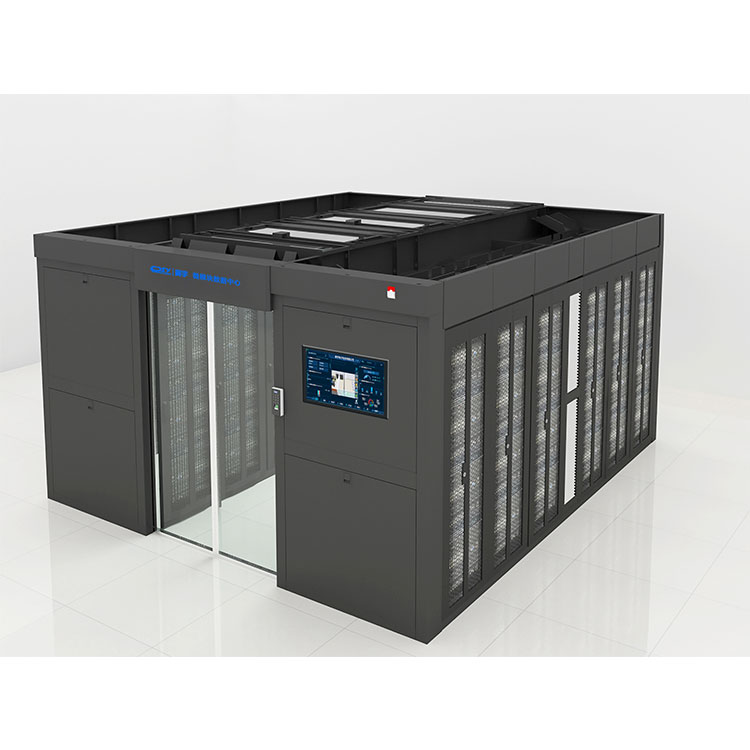

CPSY® Gela motako datu-zentro modularra
Karga-gaitasuna: karga estatikoa 1000KG
Babes maila: IP20
Arauak: ANSI/EIA RS-310-D, IEC297-2, DIN41494:PART1, DIN41494:PART7, GB/T3047.2-92, ETSI
Ziurtagiria: CE, RoHS, UL
--Erraza: Erabili tokiko hatz-markak eta txartelaren irristatzea saioa hasteko atea irekitzeko, pasahitza eskuz sartu beharra ezabatuz, hau da, erosoa eta azkarra. Monitorizazio sistema adimendunak akatsak azkar aurki ditzake eta programak urrunetik eguneratu ditzake prozesatzeko gunera joan beharrik gabe. Beroan alda daitekeen modua, negozioa ez da eteten, telefono mugikorren APP funtzio estandarra, telefono mugikor bakarra erabil daiteke ordenagailu gela kontrolatzeko, arretarik gabeko funtzionamendua lortuz!
---Fidagarria: monitorizazio sistema independenteak zereginak modu zehatz batean bidal ditzake, funtzionamendua eta mantentze-lanaren eraginkortasuna hobetu eta ke-alarma transmisio seinaleak detektatu eta suteen babesarekin lotu ordenagailu gelaren segurtasuna bermatzeko!
----Eraginkorra: Rack hozte sistema, DC maiztasun aldakorreko hozte, kanal bero eta hotza guztiz itxia, energia aurrezteko eta ingurumena errespetatzen duena, armairu baten instalazio-espazioa aurreztu dezake eta PUE balioa 1,3 baino txikiagoa da.
Ingurune industrialak, instalazio medikoak, laborategiko ekipamenduak, etab. energia hornitzeko eta babesteko funtsezko ekipoak dira.
Hodei
telekomunikazioak
ertzeko informatika
edukiak emateko sarea
Interneteko datu-zentroa
Carrier datu-zentroa
Enpresako beste datu-zentro batzuk
Hainbat industriatarako datu-zentroak (finantza, gobernua, energia, medikuntza, etab.)
Berdinekin alderatuz gero, CPSY® SPR serie Rack-eko hozte-aire girotuaren abantailak honako hauek ditu:
Eraikuntza kostuak %35erainoko aurreztea
Aurreztu % 40 arte hasierako inbertsioan
Maiztasun finkoko girogailuekin alderatuta, maiztasun aldakorreko aire girotzaileen urteko energia aurrezteko tasa %29ra irits daiteke.
Maiztasun bihurketa teknologia aurreratua hartzen du eta ingurumena errespetatzen duen R410A hozgarria erabiltzen du.
80-300kVA-ko UPS modularra malgutasunez konfigura daiteke bezeroaren sistemaren elikadura-beharren arabera.
Argiztapenerako 5 mm-ko beira tenplatua erabiliz, argiztapen-tasa % 91era iristen da, erresistentzia mekaniko handia eta iragazkortasun ona
Armairuaren oinarria 2,0 mm-ko lodierako hotzean ijetzitako altzairuzko plakez egina dago, tolestuta eta soldatuta daudenak, 1500KG baino gehiagoko karga-gaitasuna dutenak.
Eraginkortasun handiko osagaiak, hala nola, maiztasun aldakorreko konpresoreak, EC haizagailuak eta hozgarri berdeak.
Eguzki-teilatua 90°-ko angeluan irekitzen da eta zarata murrizteko eta kokatzeko erabil daitekeen buffer-mugatzailea du.
Korridore beroak edukitzeak hozte-eraginkortasuna areagotzen du, eta UPSak % 95eko eraginkortasuna ekoizteko aukera ematen du, nahiz eta % 30eko karga arina izan.
Atearen egitura automatikoa + sarbidea kontrolatzeko sistema, larrialdi kasuetan barrutik ireki daitekeena.
Datu-zentro tradizionalen eraikuntzak 18-24 hilabete behar ditu, eta edukiontzien datu-zentroak malguak eta eskalagarriak diren bitartean, aste edo hilabete batzuetan inplementa daitezke azkar hazten ari diren IT beharrak asetzeko.
